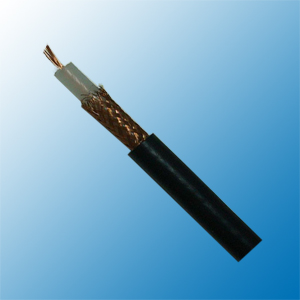

RG 175 PC

Construction

Inner conductor

Plain copper

9 x 0.10 mm

Dielectric

Foam PE

Φ1.50 ± 0.08 mm

Outer conductor (shield)

Silver plated copper

72 x 0.10 mm

Shield coverage

90%

Sheath

PVC or LSZH

Φ2.80 ± 0.13 mm

Electrical & Mechanical Characteristics

Impedance

75±5 Ohm

Nominal capacitance

67 pF/m

Velocity of propagation

66%

Insulation resistance

>5000 Mohm.Km

Inner conductor resistance

250 Ohm/Km

Outer conductor resistance

35 Ohm/Km

Operating temperature range

 -25 °C - +80 °C

Copper weight

5.85 Kg/Km

Cable weight (approx.)

12.95 Kg/Km

Screening effectiveness

>50 dB

Attenuation

Frequency(MHz)

Attenuation (dB/100 m)

Attenuation (dB/100ft)

50

19.2

5.85

100

27.9

8.51

200

40.7

12.41

400

59.2

18.05

500

67.5

20.58

600

72.6

22.13

860

91.1

27.77

1000

101

30.79

Return Loss

30-300 MHz

>20dB

300-600 MHz

>20dB

600-900 MHz

>20dB
